ИНДИКАТОР РАБОТЫ ДАТЧИКА СОДЕРЖАНИЯ КИСЛОРОДА В ВЫХЛОПНЫХ ГАЗАХ

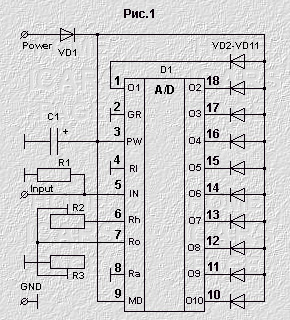

  Многие автолюбители сетуют на отсутствие в их автомобиле индикатора работы датчика содержания кислорода в выхлопных газах (О2). Если Вы имеете радиолюбительский опыт, то можете самостоятельно изготовить и установить такой индикатор. На Рис.1 представлена принципиальная схема светодиодного индикатора построенного на микросхеме LM3914.

  Прибор предназначен для работы от бортовой сети автомобиля. Диод VD1 выполняет роль защиты от неправильной полярности подключения к шине питания (+12в.). Конденсатор С1 установлен для снижения возможных пульсаций в бортовой сети. Потенциометром R2 можно откалибровать шкалу измерения на верхнем уровне (1в.), а с помощью R3 отрегулировать яркость свечения светодиодов.

  Прибор некритичен к конструктиву и позволяет использовать практически любые комплектующие. Однако следует учитывать, что LM3914 имеет мощность рассеивания около 1,3W. Это накладывает определенное ограничение при выборе яркости свечения светодиодов (VD2-VD11). Кроме того, соединение входа прибора с сигнальным выводом лямбда-зонда лучше выполнить экранированным проводом, а его экран соответственно заземлить. Светодиоды желательно использовать красный (нижний уровень), желтые (2 и 3 нижние уровни), зеленые (4 средних уровня), желтые (два верхних уровня) и красный (максимальный уровень).

  Пример:

VD2, VD3-VD4, VD5-VD8, VD9-VD10, VD11.

  Для калибровки индикатора лучше воспользоваться осциллографом, а после настройки потенциометры заменить на постоянные резисторы соответствующего сопротивления. Перед началом калибровки движки потенциометров следует установить в среднее положение.

  Возможная комплектация:

  Следует учитывать, что данный прибор является лишь индикатором усредненных значений, а не измерительным прибором какого-то класса точности. Для точных измерений пользуйтесь соответствующими измерительными приборами промышленного производства.

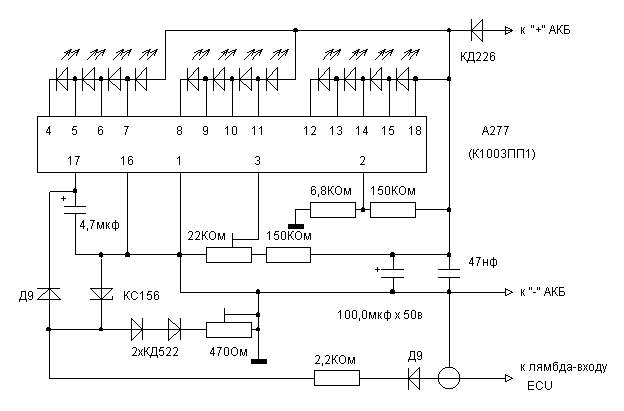

Схема 2

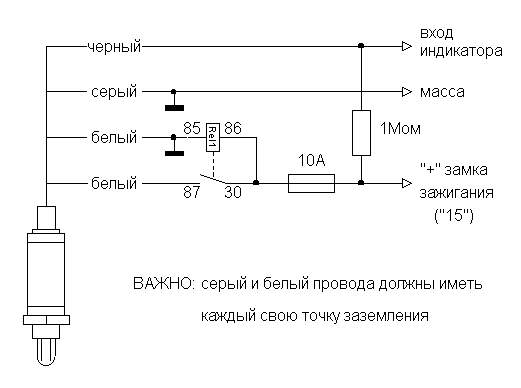

Подключение
