Светодиодный индикатор выходной мощности УМЗЧ

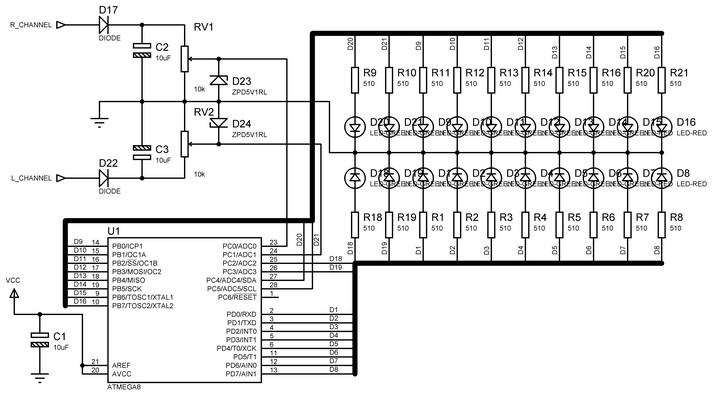

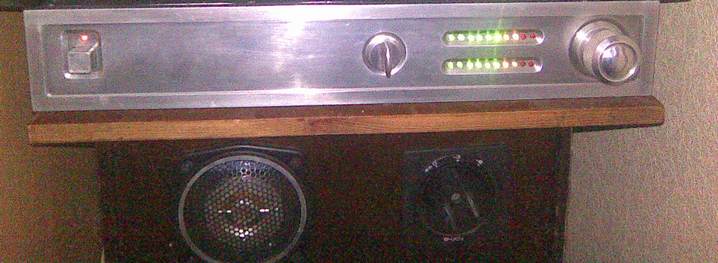

Вашему вниманию предлагается схема светодиодного индикатора мощности УМЗЧ. Индикатор построен на микроконтроллере ATMEGA8. Диапазон входного напряжения от 0 до 5 В. Индикация логарифмическая. При использовании с усилителями, выходное напряжение которых превышает данные значения, используется перключаемый входной делитель.
Микроконтроллер работает от внутреннего генератора с частотой 8 MHz.
Детали: D17, D22 - КД521Б (1N4148)
D23, D24 - КС147 ( КС156 )
R1 - R21 - МЛТ 0,125Б
C1 - C3 - К50-35 50v
